Relé de Nível Superior / Inferior 110/220V MPN-1 Digimec

Os relés de nível inferior tipos DPN-1, MPN-1 foram desenvolvidos para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis, comandando solenoides, contatores de motobombas ou simplesmente alarmes luminosos e/ou sonoros. Com entrada de alimentação e leds para indicar alimentação e estado do relé de saída, são montados em caixas plásticas, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para caixas J e D).

Pelo fato de operarem sob o princípio da condutividade elétrica dos líquidos, não são recomendados para uso com líquidos combustíveis.
JPN-1, DPN-1, MPN-1 - função esvaziamento: Controle de nível de um único reservatório, mantendo o mesmo sempre vazio. Um circuito eletrônico compara a corrente que circula entre dois eletrodos conectados ao aparelho, com um valor selecionado no frontal, através de um potenciômetro. Quando o líquido condutor cobrir ou descobrir os dois eletrodos condutores, com relação ao eletrodo de referência (Er) o relé de saída será energizado ou desenergizado.
Com dois eletrodos: Usando o eletrodo de referência (Er) e o eletrodo superior (Es), o relé de saída estará energizado enquanto o líquido cobrir os dois eletrodos e desenergizado na situação contrária.

 Com três eletrodos: Usando-se os três eletrodos, o relé estará energizado quando o líquido cobrir o eletrodo superior (Es) e assim fica até descobrir o eletrodo inferior (Ei). Para voltar a ligar, aguardará o nível atingir e cobrir novamente o eletrodo superior (Es).
Nota: Para o aparelho funcionar com somente dois eletrodos deve-se conectar um jumper entre os bornes referentes aos eletrodos inferior (Ei) e superior (Es).

• Alimentação (-15% +10%): 110-220V
• Frequência da rede: 50-60 Hz
• Consumo: 5 VA (aproximadamente)
• Eletrodos: Não acompanham
• Tensão nos eletrodos: 24 Vca (aparelhos alimentados em Vcc - referência negativa)
• Corrente máxima nos eletrodos: ± 1 mA
• Ajuste de sensibilidade:  0 a 100 kW
• Capacidade máxima de saída: 5 A, 250 Vca máx. carga resistiva
• Retardo desligamento saída bomba: 1 segundo, fixo
• Material dos contatos: AgCdO
• Vida útil dos contatos
• Mecânica (sem carga): 10.000.000 operações / Elétrica (com carga resistiva): 1.000.000 operações
• Temperatura ambiente De trabalho: 0 a 50°C / De armazenamento: -10 a 60°C
• Umidade relativa de trabalho: 20 a 90% sem condensação
• Grau de proteção da caixa: IP 51
• Grau de proteção nos terminais: IP 20
• Capacidade dos terminais Fio: 2,5 mm² / Cabo: 2,5 mm² / Condutor com terminal: 2,5 mm²
• Torque de aperto: 0,4 Nm
• Resistência da isolação:>50 MW/500 V
• Fixação: Trilho DIN 35 mm ou parafusos (com acessório opcional para caixas J e D)

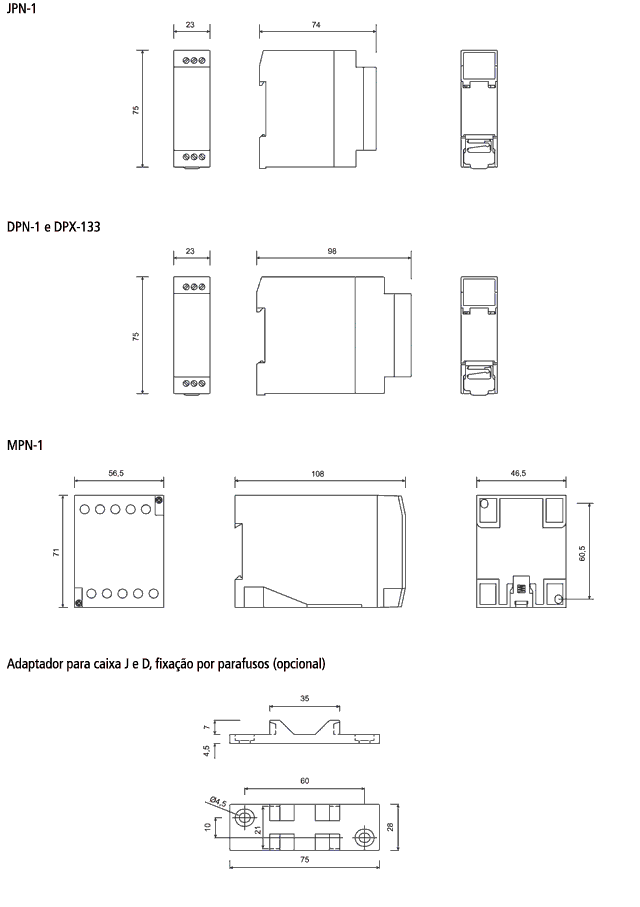

Dimensões (mm)
